TYPE:PEN
return to Polyester Film page
Non-induccive extented foil, epoxy resin dipped, radial leads.

FEATURES:
High stability and reliability.
Excellent envirnmental performance.
Low equivalent series resistance.
Non-inductive construction minimized dissipation factor.

APPLICATIONS:
They are ideal for any general purpose usage.

SPECIFICATION:
1. Operating temperature : -40¢XC ~ +85¢XC
2. Capacitance range : .001uF ~ .47uF
3. Capacitance tolerance : J=¡Ó5%, K=¡Ó10%, M=¡Ó20%.
4. Rated voltage (RV) : 50/100, 250, 400, 630VDC.
5. Dissipation factor (DF) : 0.8% max at 1KHz 25¢XC
6. Testing voltage (TV) : 160% of RV for 60sec
7. Insulation resistance (IR) : C¡Ø.1uF, IR¡Ù20000M£[(MIN)
      C¡Ö.1uF, IR¡Ù2000M£[. uF(MIN)

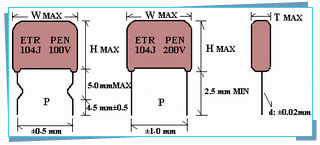

DIMENSIONS:
unit:mm



COD

¡@

RV

50/100VDC

250VDC

400VDC

630VDC

size
W
H
T
P
d£p
W
H
T
P
d£p
W
H
T
P
d£p
W
H
T
P
d£p
cap.
max
max
max
max
max
max
max
max
max
max
max
max
102
.0010
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
9.0
5.0
10.0
0.6
13.0
9.5
5.0
10.0
0.6
152
.0015
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
9.0
5.0
10.0
0.6
13.0
9.5
5.5
10.0
0.6
222
.0020
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
9.0
5.5
10.0
0.6
13.0
9.5

6.0
10.0
0.6
332
.0033
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
9.5
5.5
10.0
0.6
13.0
10.0
6.5
10.0
0.6
472
.0047
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
10.0
6.0
10.0
0.6
13.0
11.5
7.5
10.0
0.6
682
.0068
10.0
9.0
5.0
7.5
0.6
10.0
9.0
5.0
7.5
0.6
13.0
10.5
6.5
10.0
0.6
13.0
13.0
8.0
10.0
0.6
103
.0100
10.0
9.0
5.0
7.5
0.6
10.0
9.5
5.0
7.5
0.6
13.0
11.0
7.0
10.0
0.6
19.0
11.5
8.5
15.0
0.8
153
.0150
10.0
9.5
5.5
7.5
0.6
10.0
10.0
5.5
7.5
0.6
13.0
11.5
7.5
10.0
0.6
19.0
15.0
9.0
15.0
0.8
223
.0220
13.0
10.0
6.0
10.0
0.6
13.0
10.5
6.0
10.0
0.6
19.0
11.5
8.0
15.0
0.8
19.0
17.5
9.5
15.0
0.8
333
.0330
13.0
10.5
6.0
10.0
0.6
13.0
10.5
6.5
10.0
0.6
19.0
14.0
8.5
15.0
0.8
24.0
15.0
9.0
20.0
0.8
473
.0470
13.0
11.0
6.5
10.0
0.8
19.0
11.0
7.0
15.0
0.8
19.0
15.5
9.5
15.0
0.8
24.0
16.5
10.0
20.0
0.8
683
.0680
13.0
12.0
7.0
10.0
0.8
19.0
11.5
7.5
15.0
0.8
24.0
15.5
9.0
20.0
0.8
¡@
¡@
¡@
¡@
¡@
104
.1000
19.0
12.0
7.5
15.0
0.8
19.0
13.0
8.0
15.0
0.8
24.0
17.5
10.5
20.0
0.8
¡@
¡@
¡@
¡@
¡@
154
.1500
19.0
15.0
8.0
15.0
0.8
19.0
16.0
9.0
15.0
0.8
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
224
.2200
24.0
15.0
7.5
15.0
0.8
24.0
16.5
9.0
20.0
0.8
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
334
.3300
24.0
16.0
8.5
20.0
0.8
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
474
.4700
24.0
17.5
10.0
20.0
0.8
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
¡@
Please contact us for special case or items not listed.
PEI | PEN
